尼龙PA6与PA66的区别与选用

　　龙，Nylon，又叫聚酰胺，Polyamide，是分子主链含有酰胺键的一类聚合物的总称。常见产品是PA66和PA6，PA6和PA66同属聚酰胺类聚合物(俗称尼龙)，外观均呈半透明或乳白色，因韧性好、耐化学品性、耐疲劳、质轻等优异特性被广泛应用。PA6和PA66虽仅一字之差，但它们的性能有何差异，在工业应用中又该如何区别选用?

　　许多塑料制品企业或者使用尼龙塑料制品的单位对PA6和PA66的差别不清晰，在加上PA6和PA66在外观上没比较明显的差别，导致许多困惑，PA6和PA66如何判断，怎样选取尼龙PA6与PA66?

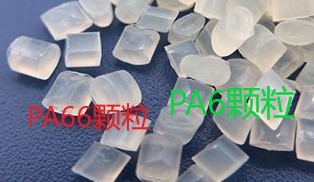

　　第一点、PA6和PA66的鉴别小技巧：

　　PA6和PA66燃烧起来都是有烧焦羊毛、指甲味，PA6是淡黄色火焰，PA66是蓝色火焰。PA6韧性好，比PA66价格低，熔点低(225度)。PA66强度好，耐磨，熔点高(255度)。

　　第二点、PA6和PA66的物性差别：

　　PA66熔点260~265℃，玻璃化转变的温度(干态)为50℃。密度为1.13~1.16克/cm3。PA6位半透明或者是不透明的乳白色结晶性聚合物颗粒，熔点220℃，分解温度大于310℃，相对密度1.14，吸水率(23℃水中24小时)1.8%，具备良好的耐磨性和自润滑性，机械强度高，耐热性、电绝缘性能好，低温性能良好，能自熄耐化学性好，特别是耐油性良好。PA6与PA66对比，加工成型容易，制品表面光泽性好，使用温度范围较宽，但是吸水率较高，尺寸稳定性差。刚性小，熔点低，在恶劣的环境下能长期用，在较宽的温度范围内依然能保持良好的应力，连续使用的温度105℃。

　　第三点、如何判断用PA66或者是PA6?

　　PA6和PA66性能对比：机械性能：PA66>PA6，热介质性能：PA66>PA6，价格：PA66>PA6，熔点：PA66>PA6，PA66相

　　邻分子间的氢键结合得更加牢固，因此它的熔点高达260℃比PA6要高出20-40℃，吸水性PA6：>PA66，由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

　　第四点、PA6和PA66的应用范围区分：PA6工程塑料具有较高的抗张强度、良好的抗冲击性能、出色的耐磨性能、耐化学性能和相对较低的摩擦系数，经过玻璃纤维改性、矿物填充改性、添加阻燃剂，可以让其综合性能更出色，主要运用于汽车工业和电子电器领域。PA66的综合性能好，具备强度高，刚性好、抗冲击、耐油及化学品、耐磨和自润滑等优点，特别是硬度、刚性、耐热性和蠕变性能更好。PA66因为强度高于PA6，因而更多用以生产帘子线等工业用丝。

　　服装用纺织品上的差别：

　　采用PA6材料，可以达到半透明效果，但耐温不理想;如采用PA66，则达不到半透明效果，PA66比PA6的耐热性能要好。PA66的价格比PA6的贵，手感较PA6柔软，可做超细纤维，做高档服装面料。现在市场上质量好的羽绒面料都用尼龙66，手感滑腻，轻薄柔软，并有防羽效果。但染色较困难，不易上色，需要高温染色，色牢度也不是很好。

　　尼龙66和尼龙6同属聚酰胺纤维，尼龙66是由己二酸己二胺缩聚而成;而尼龙6则是由己内酰胺缩聚而成。从分子结构上看，这两种纤维是非常相似的，所以两者的物理及化学性能也基本近似。所不同的是尼龙66相邻分子间的氢键结合得更加牢固，因此它的熔点高达260℃，比尼龙6要高出40℃左右，耐热性能比较优越。两者的织造和缝纫性能都还不错，但尼龙66的熔点较高，耐热性能较好，弹性模量也更好，更适合制造耐热应变的产品，如轮胎帘子线和耐热水洗涤织物以及梭织物。

　　工业应用上的差别：

　　以上都是从细微的方面来区别的，实际上两者在服装用纺织品上的差别是不大的，主要用途差异在工业应用上，特别是在帘子线的用途上，尼龙66更加优秀。PA6是一种韧度比较好，常用在攀手、汽车结构件等。PA66是一种有韧度又有硬度，用于工业齿轮上如船用螺旋桨等。

　　尼龙PA66应用于汽车内外饰

　　实际上两者在服装用纺织品上的差别是不大的，主要用途差异在工业应用上，特别是在帘子线的用途上，尼龙PA66更加优秀。PA6是一种韧度比较好，常用在攀手、汽车结构件等。PA66是一种有韧度又有硬度，用于工业齿轮上如船用螺旋桨等。
