德国巴斯夫PA66塑料材料！性能如何？应用在哪些地方？

　　德国-巴斯夫Ultramid PA66®聚酰胺(尼龙)是基于成型化合物PA 6,PA 66等共聚酰胺PA 66/6。这些材料由于其出色的性能已经成为不可或缺的几乎所有领域的工程最不同的组件和机器零件,为高质量的电绝缘材料和许多特殊的应用程序。

　　PA的外观为透明或不透明乳白色或淡黄色的粒料，表观角质、坚硬，制品表面有光泽。PA的吸水率比较大，酰胺基的比例越大，吸水率越高，具体为：

　　PA6>PA66>PA610>PA1010>PA11>PA12>PA1212。PA属于自熄性塑料，燃烧时有烧焦的羊毛或指甲味。PA属中等阻隔性塑料，阻隔性随酰胺基/亚甲基的比例增大而提高，以PA6的阻隔效果最好。

　　PA6的O2透过系数为25～40㎝3•㎜/㎡•d•Mpa

　　CO2透过系数为150～200㎝3•㎜/㎡•d•Mpa

　　H2O透过系数为150g•㎜/㎡•d•Mpa

　　PA在室温下的拉伸强度和冲击强度都较高，但冲击强度不如PC和POM高。随温度和湿度的升高，拉伸强度急剧下降，而冲击强度则明显提高。玻璃纤维增强PA的强度受温度和湿度影响较小。

　　PA的耐疲劳性较好，仅次于POM，玻纤增强处理后还可提高50%左右。

　　PA的抗蠕变性较差，不适于制造精密的受力制品，但玻纤增强后可改善。

　　PA的耐摩擦性和耐磨损性优良，是一种常用的耐磨性塑料品种。其中，不同品种的摩擦因数相差不大，无油润滑摩擦因数仅为0.1～0.3。耐磨性以PA1010最佳。PA中加入二硫化钼、石墨、F4及PE等可进一步改进摩擦性和耐磨性。

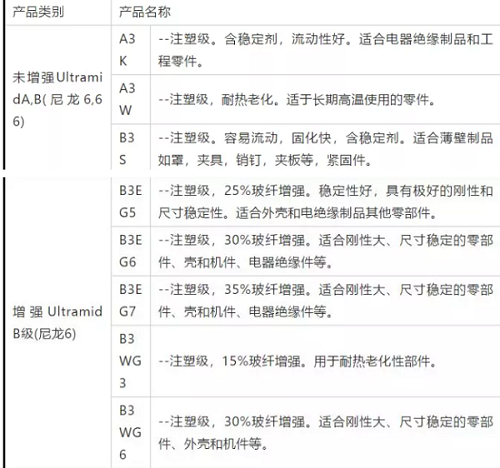

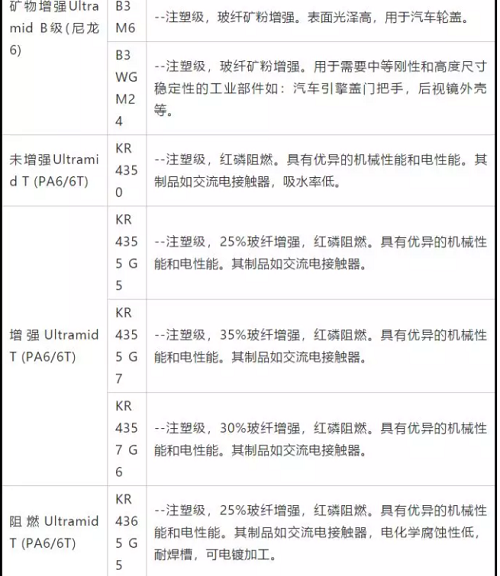

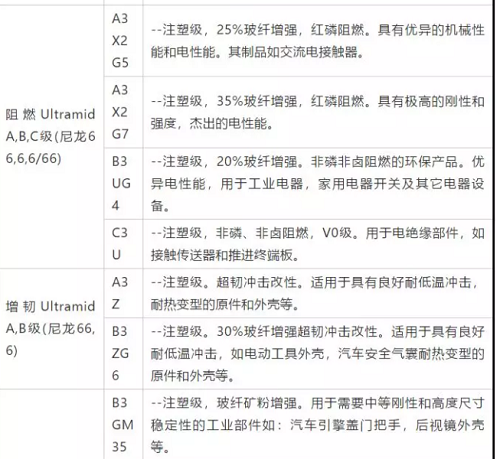

　　Ultramid的介绍
