尼龙PA常用塑胶原料成型条件

　　PA的性能

　　PA也是结晶型塑料(尼龙为韧性角状半透明或乳白色结晶性树脂)，作为工程塑料的尼龙分子量一般为1.5-3万，品种很多，应用于注塑加工的常用尼龙6、尼龙66、尼龙1010、尼龙610等。

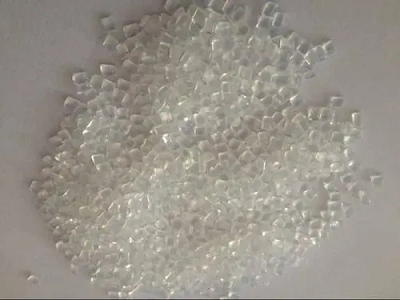

PA原料

　　尼龙具有韧性、耐磨性和自润滑性，其优点主要有机机械强度高、韧性好、耐疲劳、表面光滑、软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好。

　　缺点是吸水性大，染色性差，影响尺寸稳定性和电性能，纤维增强可降低吸水率，使其能在高温、高湿下工作。尼龙与玻璃纤维亲合性十分良好(100℃内可长期使用)、耐腐蚀、制件重量轻、易成型。PA缺点主要有：易吸水、注塑技术要求较严、尺寸稳定性较差，因其比热大，产品较烫。

　　PA66是PA系列中机械强度最高、应用最广的品种。其结晶度高，故其刚性、硬度、耐热性都高。PA1010是我国1958年首创、半透明、比重小、弹性和柔性较大，吸水性比PA66低，尺寸稳定性可靠。

　　尼龙中尼龙66的硬度、刚性最高，但韧性最差。各种尼龙按韧性大小排序为：PA66

　　尼龙的燃烧性为ULS44-2级，氧指数为24-28，尼龙的分解温度>299℃，在449~499℃时会发生自燃。尼龙的熔体流动性好，故制品壁厚可小到1mm。

　　常用塑胶原料PA尼龙原料成型条件

　　1. 射出温度及干燥温度须高;射出压力及保压不要过高和过长，要高速注射公模，应有排气通道，以免胶料烧焦;背压50~150kg/cm2。

　　2. 塑料在未达干燥程度绝对不可放入熔胶筒内，因带水份很强而易于卡住在加料段的杆槽里，形成入料困难的现象。

　　3. 成形时，在射嘴处最易冷却，倘在冷却时增大射出压力操作，易致使止逆阀破裂，所以射嘴处之温度控制必须适当。为防止塑料因加料溢入模具，宜用有控制性的射嘴。

　　4. 在换用其他塑料进行射出时，应注意原尼龙加热温度是270℃以上，而一般料加热温度只在200℃左右即行运作，因此必须加热融胶筒至尼龙加热温度后再行运作，否则易使螺杆之止逆阀与分胶头折断。

　　5. 须注意成型方法方能产生良好效果。

　　6. 为防止形成废边，须使用精密模具。

　　7. 使用工业制品之模具，温度升高须注意成形材料之结晶化。

　　8. 成形品设计须防止凹陷，考虑尺寸安定性。

　　9. 成形收缩率约为1.5~2.5%左右。

　　10. 尼龙6(PA6)之加热温度220~300℃、模具温度100~160℃、料管温度200~260℃、喷出料温度220~300℃、射出压力700~2000kg/cm2、最低操作温度225℃、熔点温度215℃、成型温度10~300℃、干燥温度为75~100℃、需时2~6小时、使用除湿干燥机、射出压力750~2000kg/cm2、料管温度第一段为230℃;第二段为230℃;第三段为220℃;第四段为210℃;模具表面温度25~70℃。线膨胀系数0.000083/℃，成型收缩率0.6~2.1%、比重1.1~1.4热变形温度67~70℃(149~185℃)。

　　11. 尼龙66(PA66)之加热温度250~380℃、模具温度30~100℃、料管温度240~300℃、喷出料温度250~310℃、射出压力600~2100kg/cm2、最低操作温度260℃、熔点温度215℃、成型温度260~320℃、干燥温度80~90℃、须时3~6小时，使用除湿干燥机、线膨胀系数0.00008~0.00013/℃，成型收缩率1.3~2.4%、比重1.1~1.4，热变形温度66~86℃。

　　12. 温度设定：射嘴235~265℃、前段235~245℃、中段210~240℃、后段195~230℃;螺杆转速100~105rpm、模具温度35~40℃、背压5-10kg。

　　13. 密度0.94~1.14g/cc，变形温度35~121℃，成型收缩率0.7~2.5%。
